有網(wǎng)友詢問我們這邊有個設(shè)備需要用耐磨陶瓷片進行防磨保護，但是我們不知道怎樣去固定他，后來聽說需要用耐磨陶瓷片粘合劑，希望用過的朋友告訴一下這個東西什么樣的，哪里有這個東西？

圖（1）耐磨陶瓷片粘合劑是AB雙組份結(jié)構(gòu)膠

第二樓網(wǎng)友回答的是：

KN17耐磨膠，雙組份，以堅硬的球形大顆粒陶瓷及石英為骨材的耐磨復合材料，用于粗顆粒沖擊工況下對設(shè)備大面積磨損進行修復或制作預保護涂層，如溜槽、旋流器、分選機等。

主要物理機械性能

顏色： 灰色

密度： 2.37g/cm3

重量配比： 3:1

體積配比： 2.8:1

操作時間（200g混合）： 80min

抗壓強度（GB/T1041）： 97.0MPa

拉伸強度（GB/T6329）： 25.0MPa

剪切強度（GB/T7124）： 5.0MPa

彎曲強度（GB/T9341）： 60.0MPa

滿負荷需固化時間： 24h

工作溫度： -60～160℃

那么回答的是否正確，錯誤

耐磨陶瓷片粘保劑不是耐磨膠，是一種結(jié)構(gòu)性陶瓷片粘合劑，陶瓷片粘合劑為常溫固化結(jié)構(gòu)膠，分A劑和B劑，A為環(huán)氧樹脂主劑，B為改性胺類固化劑;  25℃條件下30分鐘左右即可固化，溫度越低, 固化時間越長。固化后無氣泡，表面平整，有良好的光澤，硬度高，固化物防水和耐酸堿性能好，適用于金屬、陶瓷、硬質(zhì)塑料、玻璃、木材等相互之間的粘接。

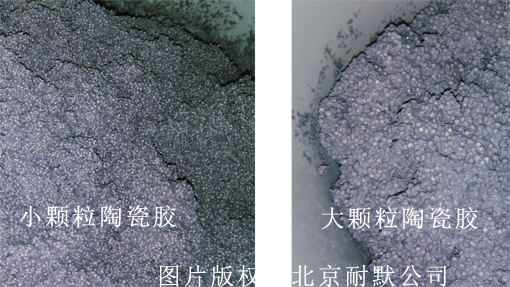

圖（2）耐磨膠里含有大量的耐磨陶瓷顆粒

二、外觀及物性

型號                    KN-3461A                  KN-3461B

顏色                  透明流動液體          透明流動液體

比重25℃               1.2g/cm3                 1.2g/cm3

粘度25℃               11000-14000cps            9000-12000cps

保存期限25℃            24個月                  24個月

三、使用方法

    配比： A：B=1:1（重量比）  可使用時間：25℃條件下/10min

固化條件：25℃條件下/30min即可固化

使用前,建議分別將A和B膠在60-70℃左右條件下預熱幾分鐘后再混合.

四、固化后特性

硬度         Shore D      75           彎曲強度           Kg/mm2         14～15

抗拉強度    Kgf/cm2      110            積電阻25℃      Ohm-cm          1.1× 1015

表面電阻    Ohm       1.2× 1015         耐電度25℃        kv/mm           15～17

五、陶瓷片粘合劑注意事項

陶瓷片粘合劑在混合后會開始逐漸固化，其粘度會逐漸上升，并放出部分熱量，混合在一起的膠量越多，其反應就越快，固化速度也會越快，并可能放出大量的熱量，請注意控制一次配膠的量，由于反應加快，其可使用時間也會縮短，混合后的膠液盡量在短時間用完。
